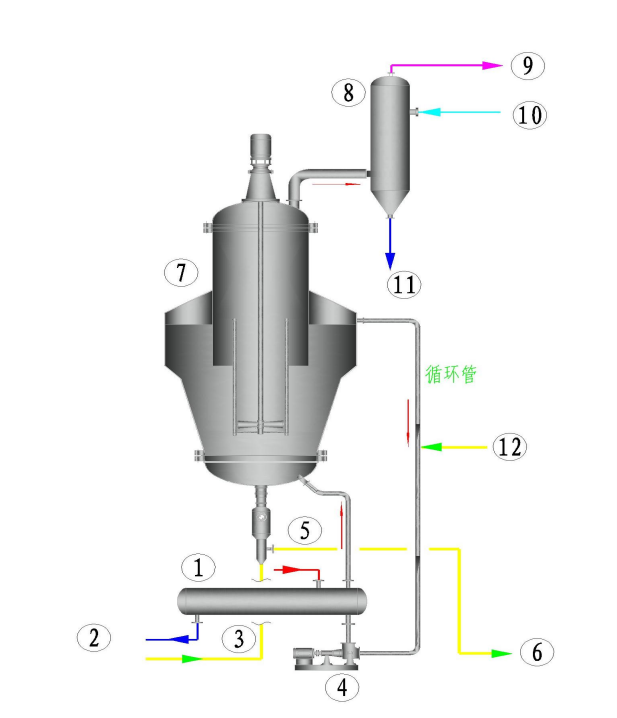

DTB結晶器

       DTB是Drabt Tube Babbled（Crystallizer）的縮寫，即遮擋板與導流筒的意思，簡稱“導流筒型結晶器”或“遮導式結晶器”。其既可以與蒸發加熱器聯用，也可以把加熱器分開，結晶器作為真空閃發制冷型結晶器使用。這種結晶器是目前應用非常廣泛的一種結晶器。它的特點是接近循環泵設置在內部，阻力小，省驅動功率。為了提高循環螺旋槳的效率，需要有一個導液管。遮擋板的鐘罩型結構是為了把強烈循環的結晶生長區與溢流液穿過細晶沉淀區隔開，互不干擾。
       過飽和度的產生是在蒸汽蒸發室，液體循環方向是經過導流管快速上升至蒸發液面，然后使過飽和液沿環形面積流向下部，屬于快升慢降型循環，在強烈循環區內晶漿的濃度是一致的，所以過飽和度的消除容易，而且過飽和溶液始終與加料溶液并流。由于攪拌阻力小，循環量較大，所以這是一種過飽和度最低的結晶器型式。結晶器底部通常設置有淘洗腿，通過淘洗分級取出大粒度晶體。
